Laser DIY

Graveur laser DIY

Ens 3 petit

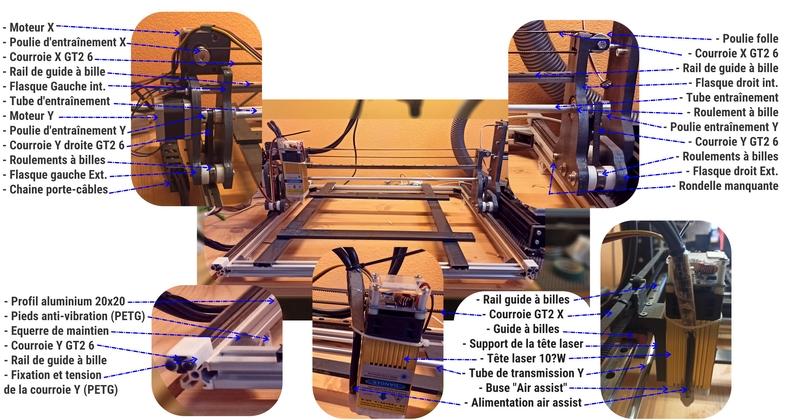

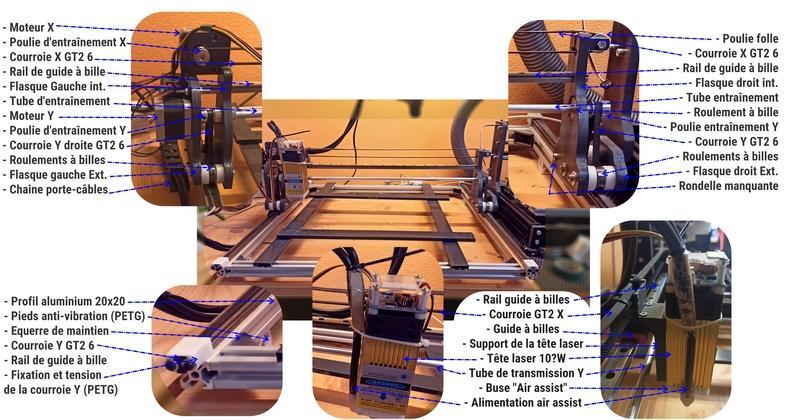

Graveur laser DIY detail

Ens 2 petit

Quesque !

Une fabrication très simple :







Liste des materiels Aliexpress / Amazon

Go

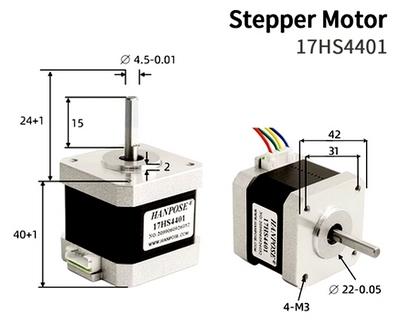

2 Moteurs pas à pas17HS4401

Moteur pas a pas 1

Go

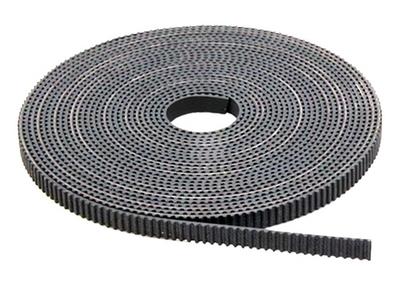

5m Courroie de distribution largeur 6mm GT2

Courroie gt2 1

Go

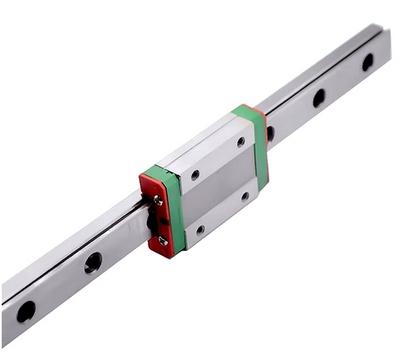

3 Guide à billes linéaire MGN12 H

Guide a billes 1

Go

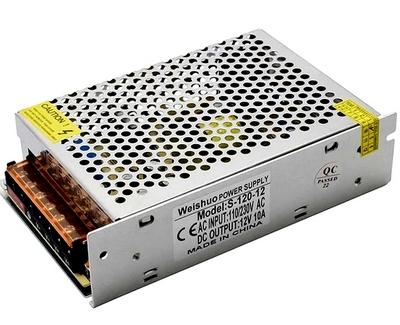

1 alimentation 12V cc 10A

Alim 12v 10a 1

Go

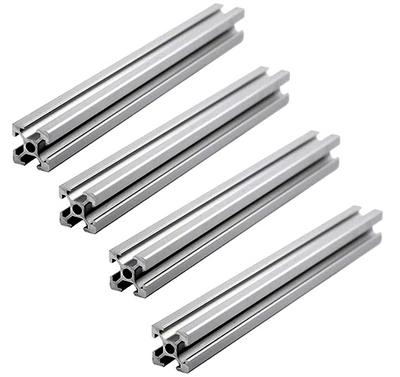

Profilé aluminium 20x20

Profil 20x20 aluminium 1

Go

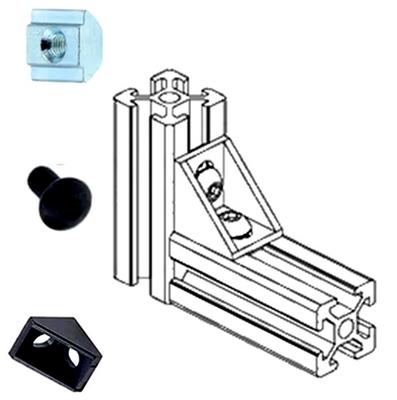

Jeu de Connecteurs de Profilés en Aluminium 2020

Equere montage 1

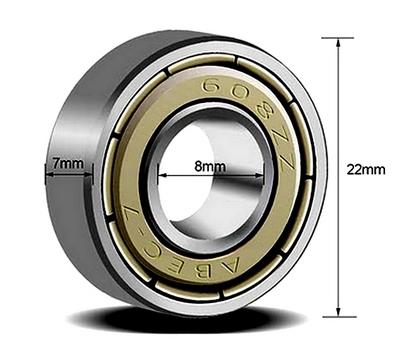

2 Roulements à Billes 608ZZ

Roulement guide y 1Vu le peu de contraintes exercé sur les roulements, toutes les games peuvent faire le travail.

Go

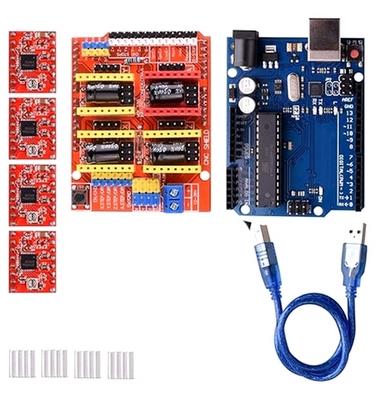

1 ensemble Carte CH340 Board pour Arduino IDE

Arduino grbl 1

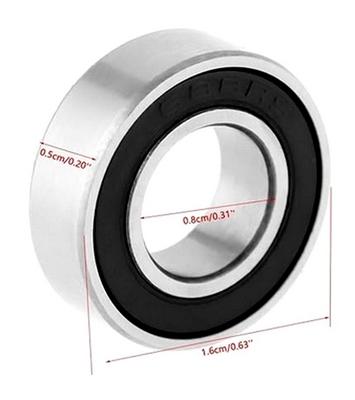

4 Roulements à Billes

Roulement axe transmition 1Vu le peu de contraintes exercé sur les roulements, toutes les games peuvent faire le travail.

Go

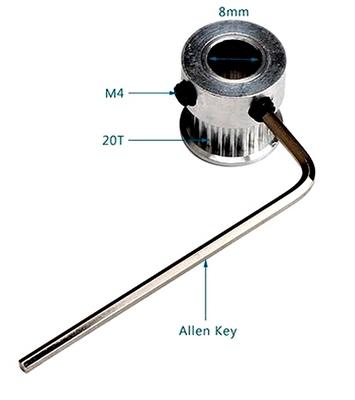

2 Poulie 20 Dents Alésage 8mm Largeur 6mm

Poulie entrainement 1

Go

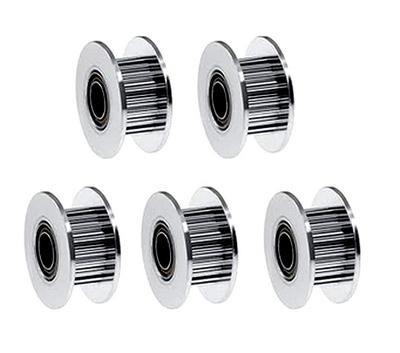

1 poulies à courroie crantée Largeur 6 mm

Poulie libre 1

Go

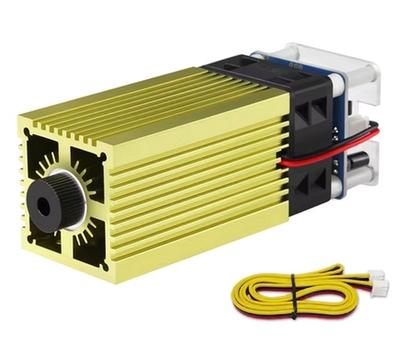

1 Module Laser 450nm xxW TTL tête de graveur Laser

Tete laser 1

Pieces fabriquées en PETG impression 3D

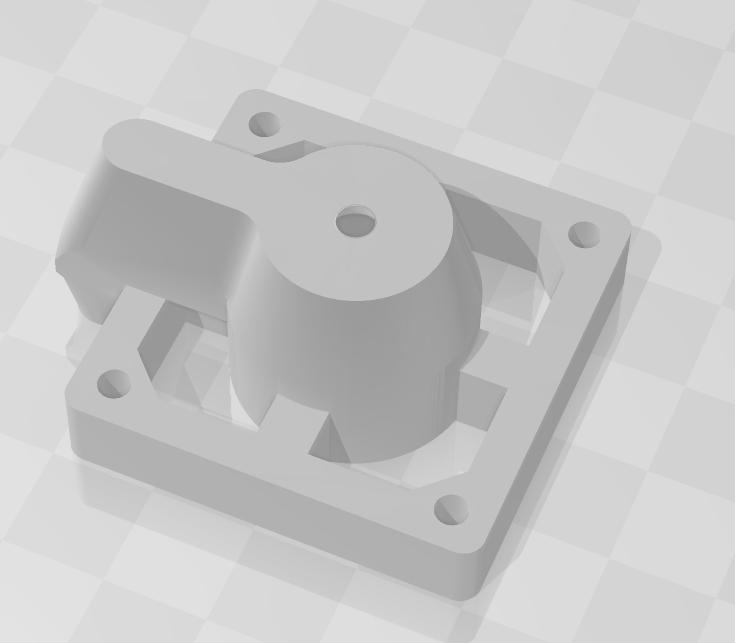

Tête Air Assist pour laser.     x1

Air assist

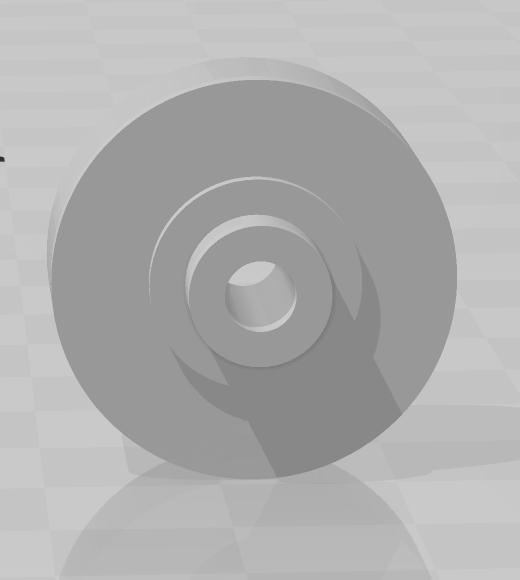

Bride roulements et guide courroies.     x8

Bride roulrment guide couroie

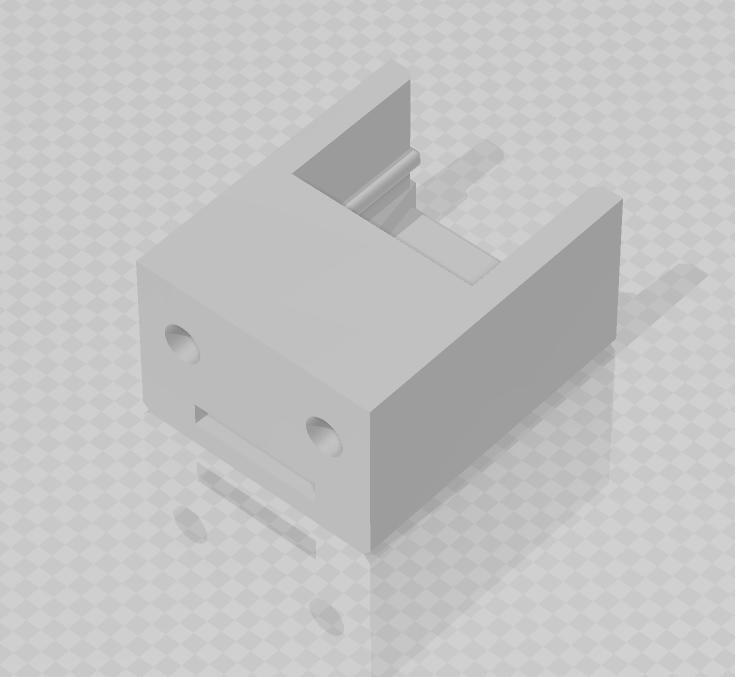

Fixation des courroies Y.     x4

Fixations courroies y

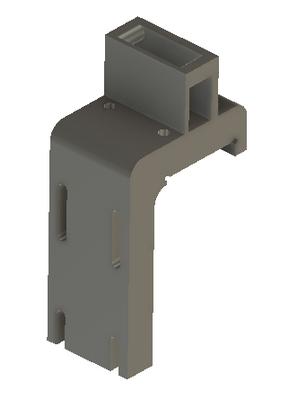

Fixation Laser.     x1

Support laser 1

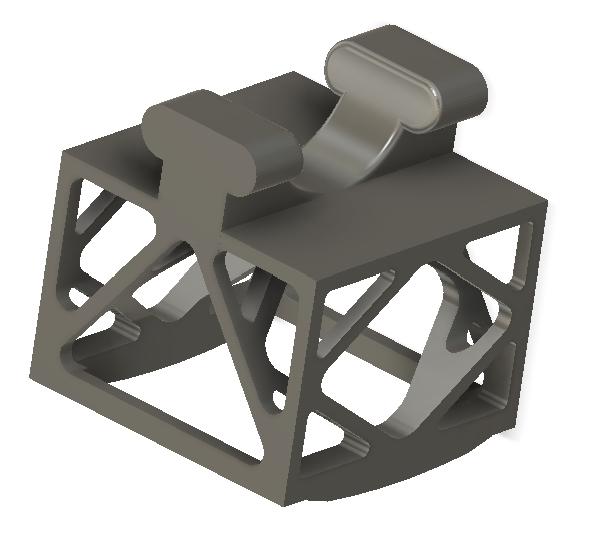

Pieds anti-vibration.     x4 (x6)

Pied

Pieces usinées en contre-plaqué ep. 10mm sur CNC 3018

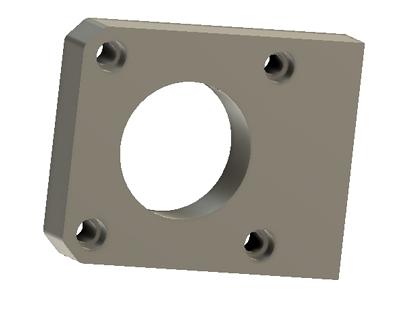

Bride moteur X

Bride moteur x

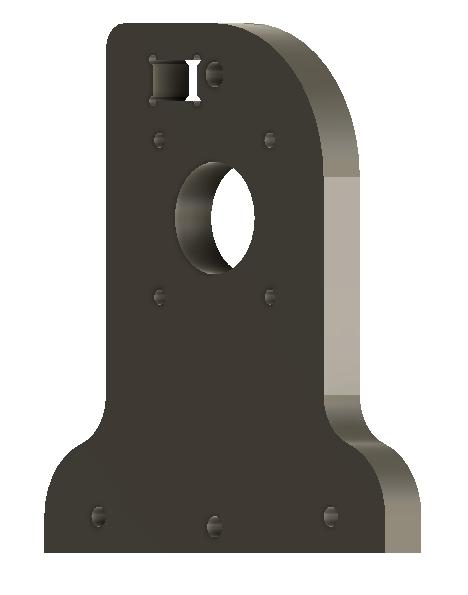

Flasque extérieure gauche

Flasque ext gauche

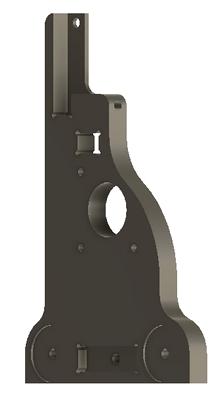

Flasque intérieure gauche

Flasque int gauche

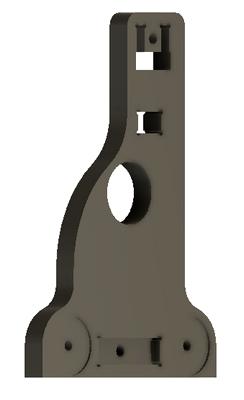

Flasque intérieure droite

Flasque int droite

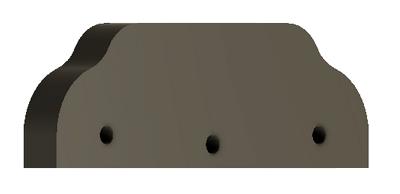

Flasque extérieure droite

Flasque ext droite

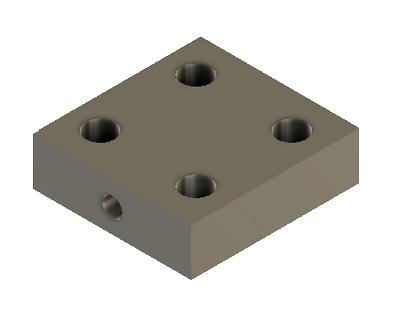

Liaison guide Y / ensemble mobile

Liaison rail enssemble
